Jak odczytywać wartość Evd z lekkiej płyty dynamicznej w ocenie podłoża

Pojedynczy odczyt wartości Evd uzyskany z lekkiej płyty dynamicznej często służy wykonawcom do błyskawicznej oceny nośności podłoża. Uznanie tego parametru za ostateczny dowód stabilności całego placu budowy stanowi jednak poważny błąd inżynieryjny. Urządzenie dostarcza informacji wyłącznie o sztywności przypowierzchniowej warstwy gruntu w konkretnym punkcie pomiarowym. Mechaniczne przenoszenie tej wartości na głębsze struktury prowadzi do kosztownych pomyłek przy zagęszczaniu nasypów, budowie dróg oraz przygotowywaniu wykopów. Prawidłowa interpretacja zebranych danych wymaga uwzględnienia lokalnych warunków wodno-gruntowych oraz przeznaczenia weryfikowanej strefy. Wynik traktowany w izolacji staje się wyłącznie bezużyteczną liczbą, która daje złudne poczucie bezpieczeństwa przed rozpoczęciem docelowych prac fundamentowych.

Przeczytaj również: Jak wybrać bramy garażowe które będą służyć nam przez wiele lat?

Mechanika pomiaru i czynniki determinujące wartość odczytu

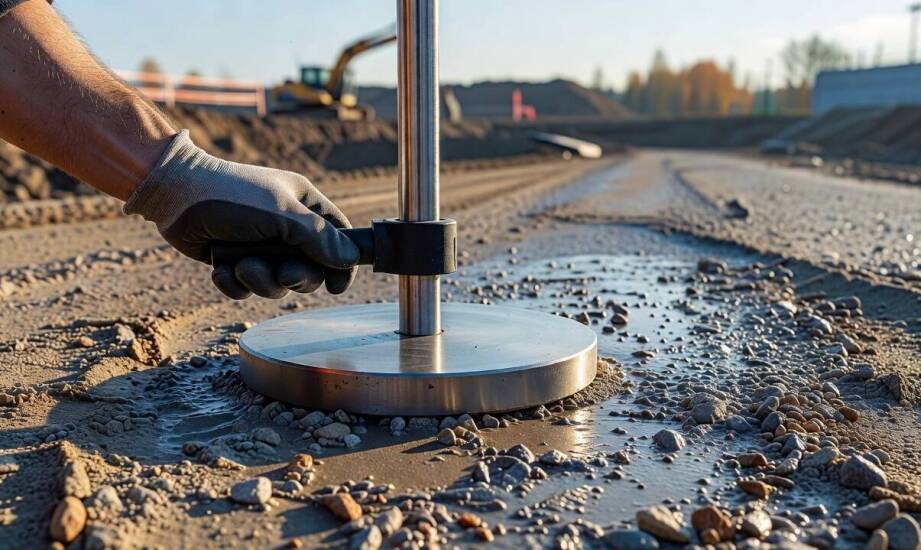

Lekka płyta dynamiczna wykorzystuje obciążnik o masie 10 kilogramów oraz okrągłą podstawę o średnicy 300 milimetrów do wyznaczenia dynamicznego modułu odkształcenia. Parametr Evd, wyrażany w megapaskalach (MPa), oblicza się na podstawie średniego maksymalnego osiadania gruntu po trzech uderzeniach pomiarowych. Poprzedza je faza trzech uderzeń wstępnych, która stabilizuje pozycję urządzenia względem nierówności terenu. Metoda ta opisuje odporność materiału na nagłe obciążenia uderzeniowe. Zasięg efektywnego oddziaływania naprężenia sięga tu zaledwie 30 centymetrów w głąb podłoża. Narzędzie nie pozwala sprawdzić parametrów głębszych warstw i nie zastępuje klasycznej oceny nośności statycznej. Szybkość wykonania pojedynczego testu sprawia jednak, że inżynierowie powszechnie włączają to urządzenie do operacyjnej kontroli robót.

Przeczytaj również: Jakie są główne korzyści z instalacji drzwi stalowych w kontekście bezpieczeństwa i izolacji termicznej?​

Środowisko gruntowe bezpośrednio wpływa na zachowanie podłoża pod uderzeniem opadającej masy. Wilgotność materiału znacząco modyfikuje uzyskiwane wskaźniki. Przewodniona struktura ulega łatwiejszemu wypieraniu bocznemu pod krawędziami płyty, co zwiększa osiadanie i obniża rejestrowaną wartość modułu, nawet jeśli wykonawca prawidłowo zagęścił warstwę. Grubość kontrolowanego nasypu oraz obecność lokalnych niejednorodności w postaci większych frakcji kamienistych powodują dodatkowe zniekształcenia odczytów. Metoda sprawdza się w przypadku warstw o maksymalnej miąższości 40 centymetrów. Grubsze nasypy zmuszają wykonawcę do sprawdzania każdej układanej partii materiału osobno.

Przeczytaj również: Jakie są koszty związane z zakupem i montażem platform przeładunkowych?

Zastosowanie wyników i podejmowanie decyzji wykonawczych

Weryfikacja jakości robót ziemnych wymaga wykonania serii nakłuwających pomiarów wzdłuż sprawdzanego odcinka. Porównując wyniki badania płytą dynamiczną, specjaliści odróżniają miejscowe osłabienie materiału od systemowego błędu technologicznego. Pojedyncze, skokowe spadki wartości Evd wskazują najczęściej na lokalne ubytki zagęszczenia, niewłaściwe uziarnienie lub zalegającą pod powierzchnią przeszkodę. Systematycznie obniżone parametry na większym obszarze sygnalizują użycie nieodpowiedniego sprzętu wibracyjnego lub błędny dobór materiału nasypowego sprowadzonego na plac budowy.

Moduł Evd służy przede wszystkim do szybkiej kontroli bieżącej podczas układania kolejnych warstw konstrukcyjnych. Inwestorzy zyskują natychmiastową informację zwrotną, co pozwala na szybką korektę technologii pracy, na przykład poprzez dodatkowe przejazdy walca lub przesuszenie gruntu. Pełna ocena odbiorowa w obiektach o rygorystycznych wymaganiach nośności wymaga użycia płyty statycznej VSS lub wyznaczenia wskaźnika zagęszczenia w warunkach laboratoryjnych. Ekstremalnie niskie lub mocno rozproszone wartości zmuszają wykonawcę do wykonania głębszych odwiertów sprawdzających. Parametry dynamiczne zyskują użyteczność decyzyjną dopiero po zestawieniu z charakterystyką gruntu opisaną w dokumentacji. Zignorowanie tych ograniczeń i oparcie procedury odbiorowej wyłącznie na lekkiej płycie nierzadko skutkuje powstawaniem późniejszych zapadlisk.

Wiarygodne wnioskowanie o nośności podłoża opiera się na korelowaniu różnych metod badawczych. Spółka Geotest Tychy, zajmująca się wierceniami geologiczno-inżynierskimi i specjalistycznym wzmacnianiem fundamentów, wykorzystuje testy dynamiczne jako element szerszego rozpoznania geotechnicznego. Zestawienie płytkich pomiarów modułu Evd ze szczegółową dokumentacją geologiczną, parametrami fizycznymi z odwiertów oraz analizą układu warstw daje pełen obraz sytuacji na terenie inwestycji. Parametr ten stanowi przydatne narzędzie do bieżącego nadzoru, pod warunkiem świadomości jego ograniczonego zasięgu penetracji i dużej wrażliwości na lokalne zawilgocenie.
