Mocowanie czujnika drgań na maszynie — błędy, które zniekształcają sygnał od pierwszego dnia

W diagnostyce drganiowej maszyn przemysłowych poprawność zbieranych danych zależy w głównej mierze od fizycznego połączenia aparatury z badanym obiektem. Nawet najbardziej zaawansowany system analityczny wygeneruje błędne wnioski, jeżeli warunki mocowania nie odpowiadają rzeczywistym warunkom pracy sprzętu. Ten sam model aparatury pomiarowej zamontowany na dwóch identycznych urządzeniach często dostarcza odmiennych wyników, co wynika bezpośrednio z błędów popełnionych na etapie instalacji. Niewłaściwa sztywność podłoża, zanieczyszczenia powierzchni oraz nieodpowiedni docisk zniekształcają sygnał już od pierwszego uruchomienia maszyny. W rezultacie służby utrzymania ruchu otrzymują fałszywy obraz stanu łożysk tocznych czy wirników, co prowadzi do niepotrzebnych przestojów lub przeoczenia rozwijającej się awarii. Zrozumienie mechaniki przekazywania drgań pozwala uniknąć podstawowych problemów przy wdrożeniu systemu oceny maszyn.

Przeczytaj również: Aluminium w nowym świetle - tajniki szkiełkowania metalu

Wpływ sztywności podłoża na sygnał pomiarowy

Sztywny kontakt czujnika z obudową łożyska lub korpusem maszyny zapewnia bezstratne przenoszenie pełnego pasma częstotliwości drgań. Luźne lub elastyczne mocowanie działa jak filtr dolnoprzepustowy, co skutecznie obniża częstotliwość rezonansową całego układu. Wymagane jest wcześniejsze przygotowanie czystej, płaskiej płaszczyzny pozbawionej rdzy, łuszczącej się farby czy metalowych zadziorów. Wszelkie zanieczyszczenia powodują powstanie styku punktowego zamiast powierzchniowego, co tłumi wysokie częstotliwości charakterystyczne dla wczesnych uszkodzeń łożysk.

Przeczytaj również: Czas realizacji usługi międzynarodowego transportu zwłok

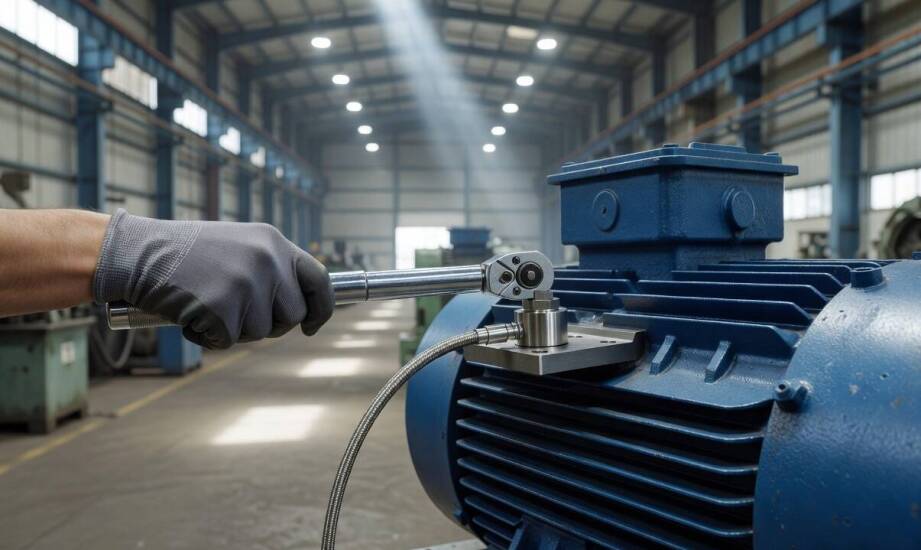

Odpowiednia siła docisku gwintu stanowi kolejny kluczowy element mechaniczny. Moment dokręcenia musi być precyzyjnie kontrolowany kluczem dynamometrycznym, ponieważ zbyt słabe połączenie pozwala na mikroprzesunięcia podczas pracy. Nadmierne obciążenie gwintu grozi z kolei uszkodzeniem samej obudowy przetwornika. Na dwóch maszynach o identycznych parametrach roboczych różnica w przygotowaniu powierzchni i sile dokręcenia wywołuje znaczne rozbieżności w amplitudzie drgań. Dokładne wartości odchyleń zależą od konkretnego modelu urządzenia oraz specyfiki montażu, jednak błędy te zawsze degradują odczyty w paśmie wysokich częstotliwości.

Przeczytaj również: Czym charakteryzują się wafle korkowe i jakie są ich zalety?

Dobór metody mocowania a weryfikacja instalacji

Wybór techniki osadzenia bezpośrednio definiuje użyteczny zakres analityczny. Montaż gwintowany za pomocą stalowego kołka zapewnia najwyższą sztywność i najszersze pasmo pomiarowe, pod warunkiem zachowania idealnej prostopadłości otworu do obudowy oraz odpowiedniej głębokości gwintu. Klejenie podkładki montażowej sprawdza się tam, gdzie wiercenie korpusu jest technologicznie niemożliwe, ale warstwa spoiwa zauważalnie zawęża górną granicę pasma poprzez zjawisko tłumienia. Mocowanie magnetyczne wyraźnie filtruje wysokie częstotliwości i sprawdza się znacznie gorzej na płaszczyznach zakrzywionych, pokrytych smarem lub farbą. Dokładne limity użyteczności każdego z tych rozwiązań zależą od parametrów wybranego przetwornika, masy magnesu czy właściwości użytego kleju.

Odpowiednio zamontowany czujnik wibracji stanowi zaledwie początek prawidłowej konfiguracji łańcucha diagnostycznego. Praktyka inżynierska pokazuje, że typowe usterki obejmują również niewspółosiowość osi pomiarowej z kierunkiem działania sił wibracyjnych oraz brak mechanicznego zabezpieczenia okablowania. Swobodnie zwisający przewód wpada w rezonans i generuje zakłócenia mechaniczne, a kabel ułożony równolegle do linii zasilających falowniki zbiera szumy elektromagnetyczne. Elementy pomiarowe dostarczane przez polskiego producenta MBJ Electronics projektowane są pod kątem surowych warunków przemysłowych, jednak to poprawność integracji na obiekcie decyduje o wiarygodności odczytów trafiających do oprogramowania analizującego.

Po zakończeniu prac instalacyjnych należy bezwzględnie sprawdzić stabilność generowanego sygnału poprzez wykonanie serii powtarzalnych pomiarów w tym samym punkcie. Przy stałych warunkach termicznych i obciążeniowych maszyny odczyty muszą pokrywać się w granicach błędu wybranego rejestratora. Dobrą praktyką służb diagnostycznych jest weryfikacja ciągłości pomiarowej poprzez fizyczne zdemontowanie i ponowne założenie akcelerometru, co potwierdza brak wrażliwości układu na drobne zmiany pozycji. Zmiana obciążenia technologicznego wirnika powinna natychmiast wywołać proporcjonalną modyfikację amplitudy drgań w oczekiwanych pasmach widmowych. Brak przewidywalnej reakcji lub całkowicie niestabilne skoki wartości wskazują na poważny problem z kontaktem czoła czujnika albo uszkodzenie ekranowania kabla. O rzeczywistej jakości przeprowadzonego montażu nie świadczy bazowy odczyt startowy, lecz odpowiednie zachowanie sygnału diagnostycznego podczas cykli rozruchowych i dynamicznych zmian obciążenia maszyny.
